高木曲面(2変数版の高木関数)

模様からの脱線ついでに、もうひとつ数学風の話題。前回の記事でも参照した、高木関数。これの二変数版を考えてみる。どうなるか。とりあえずの回答が、次のアニメである。



高木関数のことを高木曲線ということもあるようなので、これは高木曲面というべきだろうか。ツールはExcelのグラフ機能を使った。

どう作ったか。まず次のようなピラミッドを用意する。右は等高線である。

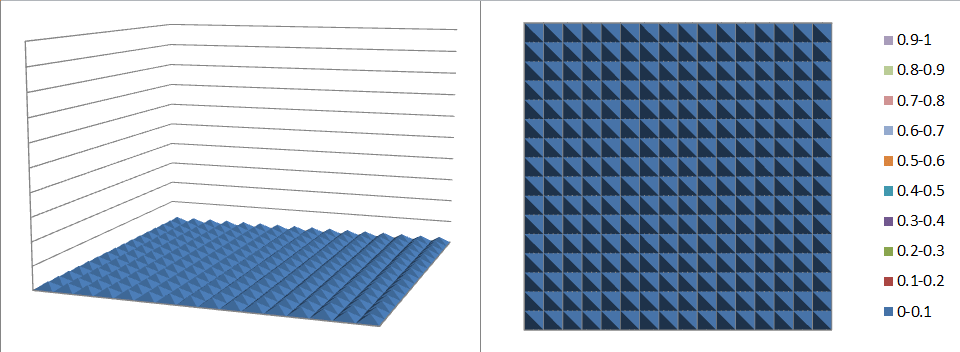

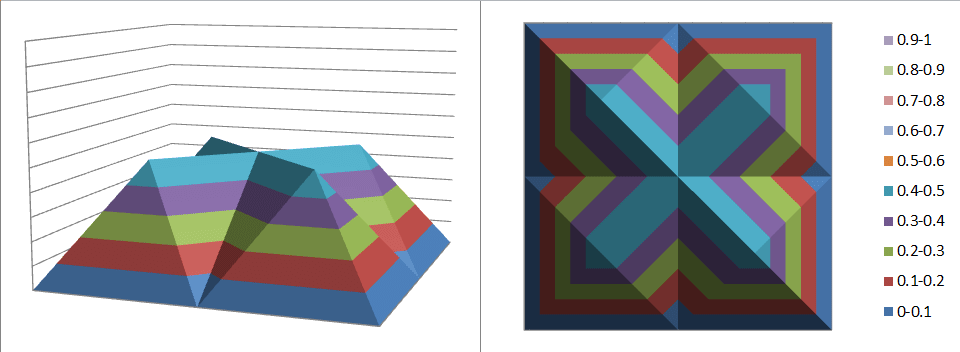

おろし金のようになってきた。この各ステップを順番に積み重ねていくと、だんだんデコボコしてくる。







まるで地獄の針の山のようだ。高木関数と同じで「連続だが至る所で微分不可能な関数」になるのだろう。いつか3Dプリンターで、高木曲面オブジェを作ってみたい。

最初のピラミッドの高さについては、正方形の一辺を1として、高さ1/2となる設定で作ったが、正八面体の半分のサイズのピラミッド(高さは1/√2)の方がいいかもしれない。正方形の対角線を通る断面(正方形に垂直な断面)で切ったときにちゃんと高木関数が現れる。アルキメデスは高木関数に似た方法で放物線を作ったが、これで同じことをするとどんな曲面ができるだろうか。

ところで。今回はピラミッドから始めたのだが、次のように考えても面白いかもしれない。フラクタル日よけとしても有名な、シェルピンスキーの四面体。これを作るには、正四面体から正八面体をくり抜く操作を繰り返す。いちどくり抜くと正四面体が4つできる。それぞれの正四面体からまた小さな正八面体をくり抜く。そうすると正四面体が16個できる。どのステップのスポンジも、ある方向から見ると、穴がないように見える(正四面体は正方形に見える)。この、各ステップのスポンジを平面に降り積もらせれば、先ほどのおろし金ができる。
Commented by j344 at 2013-11-30 13:34
nステップ目のピラミッドの高さを2のn-1乗で割って積み重ねると、アルキメデスの結果から、対角線のところは放物線になる。このとき全体は回転放物面になるだろうか。正方形の輪郭のところがゼロのままなので当然ダメなのだが、試しにやってみた。やはり対角線以外では少しピラミッドが足りないみたいだ。次の問題は、回転放物面からこれを引いた差が、ピラミッドの積み重ねできれいに書けるかどうか。どうなるだろう。
